抵抗Rオームの抵抗体に電圧Eボルトを印加しますと電流Iアンペアが流れ、次の関係が成立します。
電気のなす単位時間あたりの仕事をいい、下記の式で算出されます。
抵抗Rオームの抵抗体に電流Iアンペアをt秒間連続して流しますと、抵抗抗体中に発生する熱量は、次式で表されます。

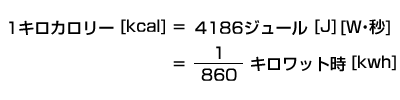

水1グラムを1℃温度上昇させるのに要する熱量を単位にとり、これを1カロリーで表します。又一般にはキロカロリー、キロワット時でも表します。

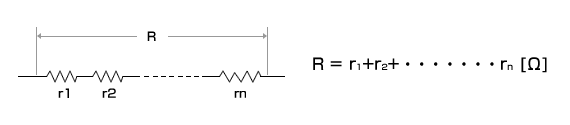

抵抗ｒ1、ｒ2……ｒｎ［Ω］のものを全部直列に接続した場合の合成抵抗R［Ω］は次式の如くなります。

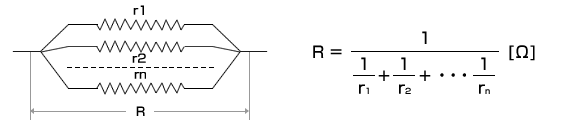

抵抗ｒ1、ｒ2……ｒｎ［Ω］のものを全部並列に接続した場合の合成抵抗R［Ω］は次式で表せます。

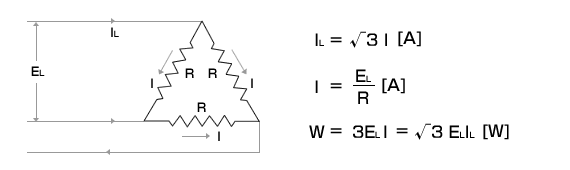

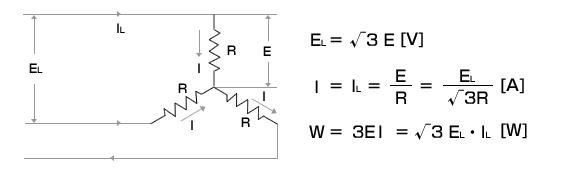

線電圧E［V］の平衡三相交流回路にデルタ（△）またはスター（Y）結線した場合、電圧、電流、電力の関係は次式で表せます。
